一、安全指示

非常感谢购买本产品，为了正确使用本产品，请在此使用前
认真阅读本操作手册。

二、整体特质

1、ATM防护舱门禁控制系统，配合防护舱结构体，能实现如下功能：只允许单个进入该安全防护舱，有效保护操作者在舱内的安全，保护个人隐私，防止偷窥、诈骗、两抢等案件发生。同事能够吸引更多银行客户安全放心使用自动柜员机，从而提高自动柜员机的使用频率。

2、由于ATM防护舱占地面积小，又可独立无人看守使用，节省了银行大量的街面、社区房租费用和人工支出。

3、该系统操作简便，使用内外按钮即可开门，便于人员操作。内部配有人性化智能控制的照明灯和换气设施，同时舱内配有语音提示系统。

4、特设内外应急强开按钮，万一出现系统控制失灵的情况下，也能轻松打开防护舱门。

三、具体系统功能：

1、正常进入使用：
内部没人（正常待机）----- 外部按进门按钮----- 开电锁、开照明-----客人进入------ 触发存在感应------ 上电锁、开风扇------- 内部有人（正常使用）。

2、想进入又不进入：
内部没人（正常待机）----- 外部按进门按钮----- 开电锁、开照明 ----- 客人不进入-----延时6S ----- 上电锁、关明 -----    系统重新进入内部没人（正常待机）状态。

3、有人正在使用，外部又有人想进入：
内部有人（正常使用）----- 外部按进门按钮----- 发语音提示“正在使用”   其它不会任何动作----- 外部人员无法进入。

4、正常使用后出来：
内部有人（正常使用）----- 内部按出门按钮-----开电锁-----客人出去----- 延时6秒-----上电锁、关照明、停风扇    内部没人（正常待机）。

5、想回来，但又折回重新使用:
内部有人（正常使用）----- 内部按出门按钮----- 开电锁-----客人不出去，重新折回重新触发存在感应----- 上电锁-----     系统重新进入内部有人（正常使用）。

6、正常进入，使用超时：
内部没人（正常待机）----- 外部按出门按钮----- 开电锁、开照明-----客人进入----- 触发存在感应-----上电锁、开风扇-----  内部有人（正常使用）----- 使用时间超过20分钟 -----系统强制进入，内部没人（正常待机）状态----- （外部人员可以进入，解决非法逗留情况）。

7、强行开门：
但出现系统异常，导致人员被困在内部或者外部人员长时无法进入的情况，工作人员可利用内外的应急带锁开关，转动位置，可立即强制开锁。（应急处理完毕，应带锁的开关转回到正常位置）。

若现场不需接应急开关，应保持控制板上的JP为连通状态；若现场需接应急开开关，则应拔出控制板上的JP跳针帽，使得JP保持为继开状态（出厂默认为连通状态）。

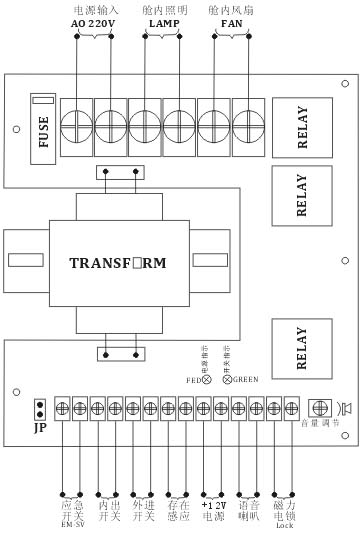

四、控制器主控板布置接线图：

注意：

1、 语音喇叭，需接有共鸣体的音响设备。
2、存在感应可配本公司的CNB-223宠物防夹感应器，系统只 取其单次触发信号即可，无需全过程感应保持。
3、应急开关须采用带钥匙的保持型开关。若接应急开关，需拔出JP端接块。

五、主要技术参数：

输入电压：AC220V±5%                           输入电压：DC12V
最大照明容量：200W                                 最大风扇容量：200W
正常待机电流：23mA(AC220V) 400mA（DC12V）
